Трубчатый теплообменник

Описание

Трубчатый теплообменник — промышленное устройство для передачи тепла. Обеспечивая теплообмен между двумя жидкостями или газами, оно обычно состоит из вложенных труб. Тепло передаётся из одной среды в другую. Такие теплообменники широко используются для нагрева, охлаждения и испарения. Обеспечивая энергоэффективность и снижение затрат, они являются незаменимым оборудованием промышленных предприятий.

Трубчатые теплообменники передают тепло между двумя средами, обычно жидкостью и газом, которые текут независимо. По одной из вложенных труб проходит горячая среда, по другой — холодная. Теплопередача происходит без смешивания. Горячая среда передаёт тепло наружной поверхности труб, нагревая холодную. Для эффективной работы необходимо оптимизировать скорости потоков, время контакта с поверхностью труб и физические свойства сред. Нажмите, чтобы прочитать статью о работе нашего реактора.


Конструкция трубчатых теплообменников имеет важные характеристики:

• Высокая эффективность теплопередачи: Системы передают тепло с высокой эффективностью.
• Гибкость: Позволяют горячим и холодным средам течь с разными скоростями.
• Компактность: Обычно подходят для ограниченного пространства благодаря компактной структуре.
• Прочность: Разные материалы изготовления обеспечивают надёжное решение для многих промышленных условий.
• Простая очистка и обслуживание: Трубчатая конструкция облегчает эти операции.

Использование трубчатых теплообменников даёт множество преимуществ:

• Эффективная теплопередача: Разница температур обеспечивает эффективный теплообмен и экономию энергии.
• Долговечность: Прочная конструкция позволяет много лет работать без проблем.
• Гибкость: Работа с различными средами и условиями обеспечивает широкий спектр промышленных применений.
• Низкие расходы на обслуживание: Простая конструкция и удобное обслуживание снижают эксплуатационные затраты.

Основные компоненты:

• Трубный пучок: Главный конструктивный элемент теплопередачи. Трубы образуют каналы потока.
• Головки: Соединительные элементы на концах труб, через которые среды входят и выходят.
• Трубные решётки: Обычно металлические пластины для фиксации трубных пучков.
• Поверхность теплообмена: Площадь поверхности труб определяет эффективность. Большая площадь повышает теплообменную способность.
• Соединительные элементы: Соединяют трубные пучки и обеспечивают входы и выходы жидкости.

Трубчатые теплообменники используются во многих промышленных областях:

• Нефтегазовая промышленность: Широко применяются при переработке нефти и охлаждении газа.
• Химическая и нефтехимическая промышленность: Играют критическую роль в теплопередаче при производстве и обработке химических веществ.
• Пищевая промышленность и напитки: Применяются для термообработки и охлаждения на пищевых предприятиях.
• Энергетика: Эффективно обеспечивают теплопередачу на электростанциях и ядерных объектах.

Системы нагрева и охлаждения: Также широко используются в отопительных и охлаждающих системах. Здесь можно ознакомиться со статьёй о применении нашей фасовочной машины.

Расчёт трубчатого теплообменника определяет теплообменную способность. Основные параметры:

1. Коэффициент теплопередачи (U): Показывает способность материала передавать тепло.
2. Площадь поверхности (A): Общая поверхность труб определяет эффективность теплопередачи.
3. Разница температур (ΔT): Определяет количество тепла, передаваемого между средами.

Формула обычно выражается следующим образом:

Q=U×A×ΔTQ = U \times A \times \Delta TQ=U×A×ΔT

Здесь Q обозначает теплопередачу. При расчёте учитываются свойства сред и рабочие условия.

Производство трубчатых теплообменников требует специальных конструкций и качественных материалов. Процесс обеспечивает правильную сборку труб и других компонентов и оптимизацию теплообменной способности. Важнейшие факторы — выбор материалов, конструкция труб, соединения и эффективность теплообменной поверхности. Обычно изготовление адаптируется к требованиям клиента, а конечный продукт — к конкретным промышленным потребностям.

Цены зависят от материалов, размеров и специальных требований к конструкции. Они также отражают сроки производства, контроль качества и особые запросы на этапах изготовления. Адаптируемые к потребностям клиентов теплообменники предлагаются в разных ценовых диапазонах. При определении стоимости особенно учитываются эффективность, прочность и экономия энергии. Посетите нашу страницу для информации о ценах на реакторы.

Трубчатые теплообменники предлагают важную технологию высокоэффективной теплопередачи. Процесс изготовления, детали конструкции и применение повышают их значение в промышленности. Цены различаются в зависимости от качества и вариантов адаптации.

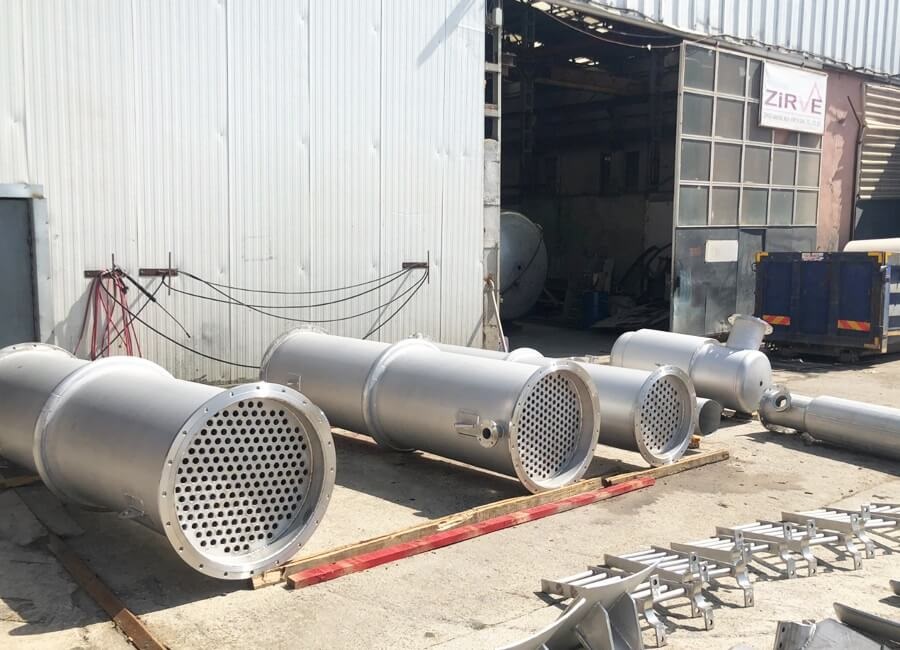

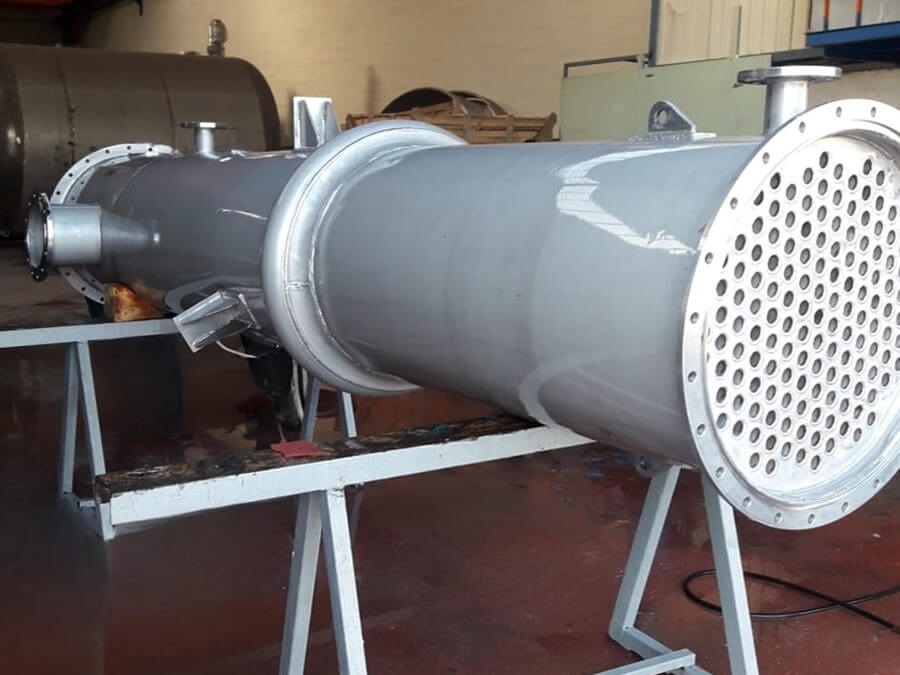

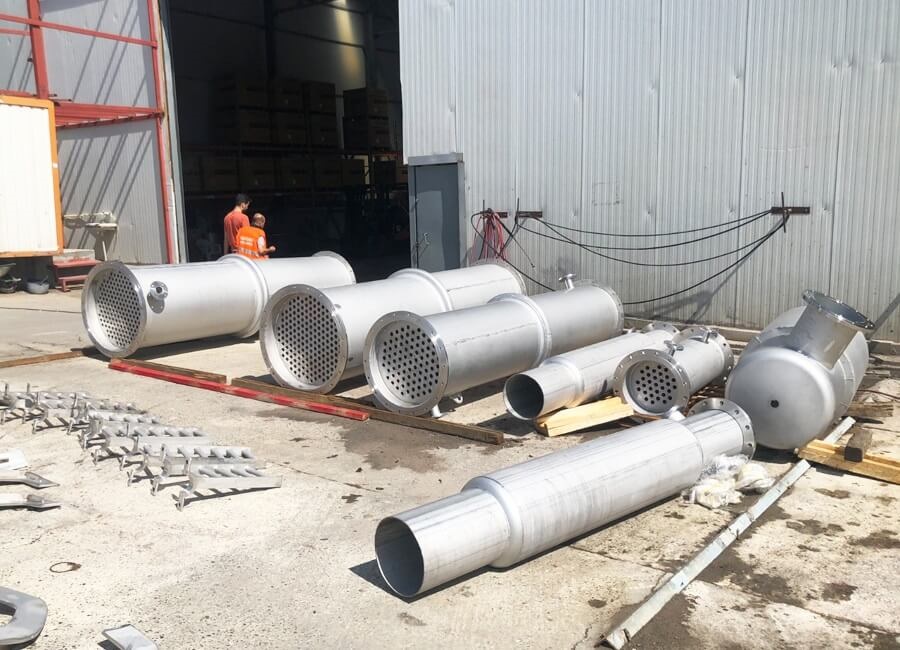

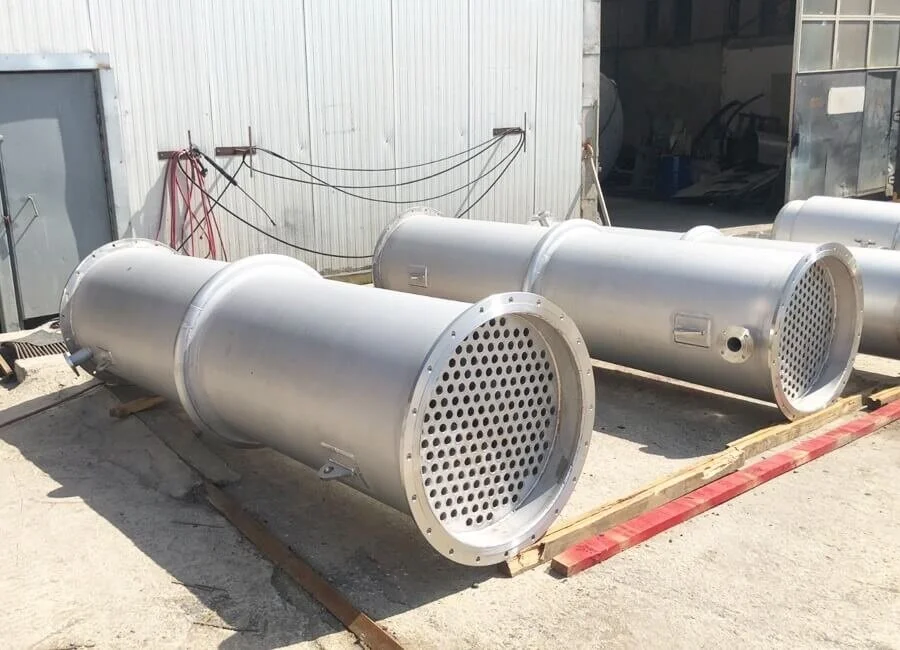

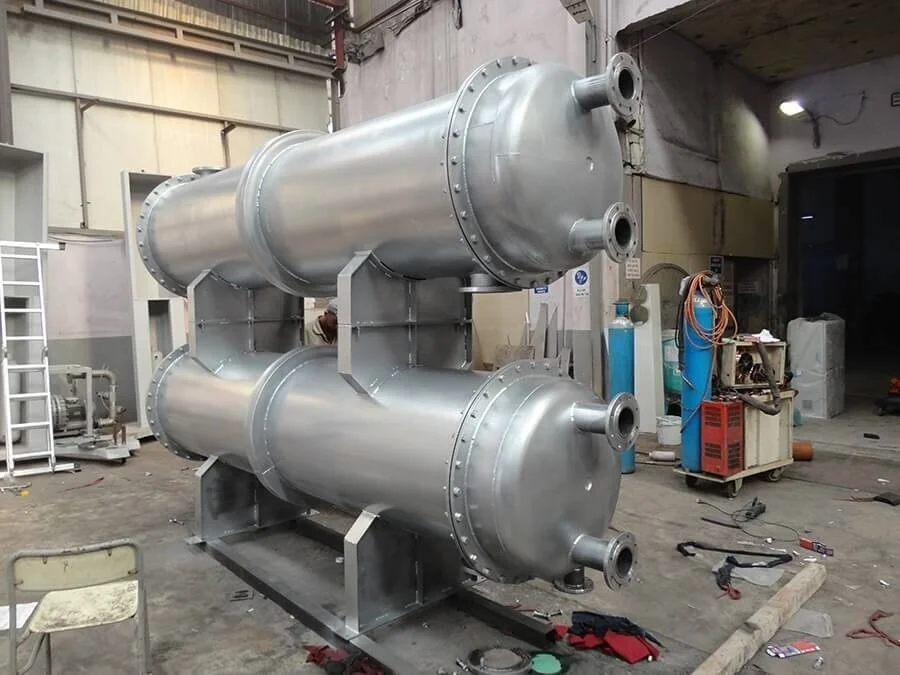

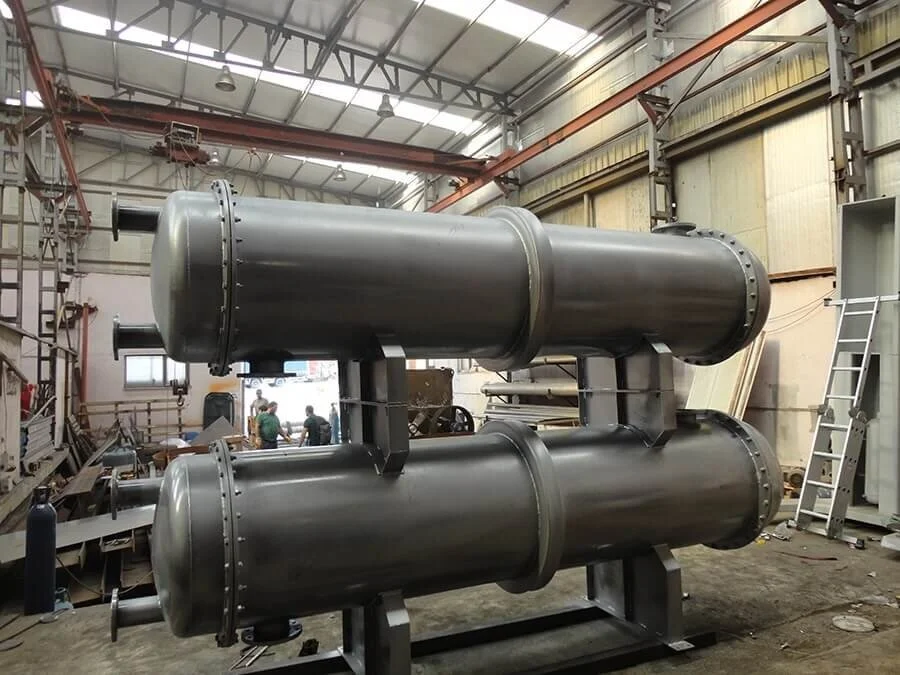

Производство трубчатых теплообменников

Что такое производство трубчатых теплообменников? Теплообменники для производства высокотемпературных текучих продуктов обеспечивают эффективность и стабильную работу качественных промышленных процессов. Преимущества Zirve Proses Makine в выборе первоклассных материалов, планировании качественного производства и индивидуальном проектировании являются возможностью для вашего предприятия. Мы предлагаем качественное изготовление, подходящую сборку и установку всем компаниям, ориентированным на качество и эффективность. Благодаря нашим успешным работам в производстве трубчатых теплообменников:

• Вы можете получить более экономичное и удобное изделие по сравнению с пластинчатыми теплообменниками.
• Можно получить модель с практичной конструкцией и более простым изготовлением.
• Модель будет устойчива к высокому давлению.
• Вероятность проблем с падением давления будет меньше.
• Система будет меньше загрязняться и легче очищаться.
• Установка будет значительно проще.

У пластинчатых теплообменников также есть свои преимущества. Их выбирают по таким причинам, как эффективность, замена труб и увеличение охлаждающей способности. Успешно выполняя производство трубчатых теплообменников, наша компания постоянно обновляет и развивает технологию. Разнообразие конструкций, изготовление по требованиям и тщательный выбор материалов демонстрируют отличия Zirve Proses Makine. Для процессов, основанных на нагреве, дисциплинированно изготовленная продукция обеспечивает преимущества многим предприятиям.

Материалы производства трубчатых теплообменников устойчивы к вакууму, давлению, ударам и коррозии. Дополнительно необходимы правильное проектирование и изготовление.

Наши услуги установки и сборки позволяют сразу пользоваться предлагаемым оборудованием. Материалы выдерживают 0–16 бар и защищают изделие от повреждений при работе. Варианты с 1, 2 и 4 ходами обеспечивают широкую функциональность. Изделия площадью 1–750 квадратных метров изготавливаются по вашему заказу.

Компенсаторы предотвращают расширение и сжатие, связанные с температурой. Орбитальная сварка труб обеспечивает прочную структуру. Изделия с длительным сроком службы предлагаются клиентам с гарантией.

Жидкие и газообразные среды нагреваются и обрабатываются без взаимного контакта. Продукция даёт положительные результаты в следующих областях:

• Нефтепереработка
• Нефтехимия
• Очистка
• Судовые дымовые газы
• Текстильная промышленность
• Фармацевтика
• Охлаждение пара

Размеры и диаметры труб и систем регулируются по применению. Для приобретения технологии с горизонтальным или вертикальным использованием достаточно сообщить проект или требуемое изделие. Инженеры Zirve Proses Makine выполнят соответствующее проектирование и изготовление. Производя по национальным и международным стандартам, мы готовы изготовить и установить необходимое оборудование. Нажмите, если у вас есть вопросы о диссольверах и диспергаторах.
